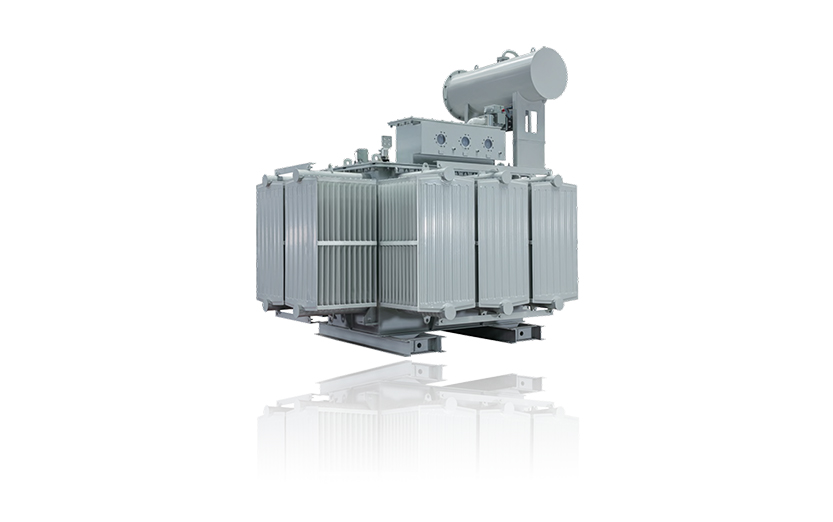

一、产品概述

S13、S20、S22系列油浸式电力变压器，适用于三相、50Hz、电力电网系统。用于电网一次侧的输入、二次侧的输出。本系列的变压器符合IEC60076、GB/T6451、GB1094、GB20052-2020等国际/国家标准。

铁芯

选用高导磁优质冷轧晶粒取向硅钢片,乔格线自动堆垛机器人叠装铁心，大幅降低空载损耗、空载电流及噪声;表面涂覆树脂漆、防潮防锈、降低噪声。

高压线圈

线圈采用优质漆包铜线，选用高密度点胶纸作为层间绝缘，有效提高抗短路能力。

低压线圈

线圈采用优质铜箔，采用自动箔绕机绕制，氮气保护内部焊接，焊接质量高，电阻小。层间绝缘选用F级预浸布，提高电气及结构强度。

储油柜

变压器油的体积随着油的温度膨胀或缩小，储油柜起储油或补油的作用，保证油箱内充满油，同时也使变压器缩小了油与空气的接触面积，可减少油的劣化速度。储油柜侧面装有油位计,用以监视油位变化。

套管

套管采用瓷瓶式,绝缘强度高。安装于箱盖表面，绕组的引出线穿过绝缘套管,使引出线与变压器外壳之间绝缘,同时起固定引出线的作用。

油箱

变压器油箱内部装铁芯和绕组并充满变压器油，使铁芯和绕组浸在油内。油箱使用钢板拼装焊接而成，再经过喷丸、酸洗、磷化、喷漆等流程,防腐、耐厚性能优越,体积小、安装方便。

分接开关

可根据用户使用场景，无励磁分接开关可在断电情况下调节以适用系统电压。同时可选配有载调压开关，在不断电的情况下调节电压。

压力释放阀

当变压器油箱内部压力因事故急剧升高，迅速开启，释放压力，避免造成油箱变形甚至爆裂。当压力降到关闭压力值时，压力释放阀又可靠关闭，使油箱内保持正压,有效防止空气、水分及其它杂质进入空气，起到保护变压器的作用。

温控

实时测量和监控变压器油顶层温升。采用复合传感技术，通过装在温包内的Pt100铂电阻信号,远传到控制室内的二次仪表，可实现现场与控制室同步显示，监控变压器的顶层油温。

二、产品特点

温度监控:每台浇注式配电变压器配备一个温度指示器,在低压绕组中安装三个温度传感器。PT100传感器用于检测绕组的最高温度。温度指示器能够输出报警、跳闸信号来保护变压器。特殊型号的温度指示器(RS485,4~20mA)可根据客户需求提供。同时，通过选配的边界控制器及物联网卡,可接入大全工业云平台,实现变压器的关键点在线测温度、局放智能检测、能耗管理。

防火安全:建能电气变压器通过了C2E2F1试验，变压器本体只使用阻燃与自熄材料，不使用额外的材料。电气故障造成的内部电弧与外部火灾不会导致变压器爆炸或燃烧。扑灭火源后,变压器会自熄。

过载能力:安装冷却风机后，变压器可以过载40%。只要在过载时间内没有超过线圈最高温度，短时过载不会对变压器寿命造成影响。

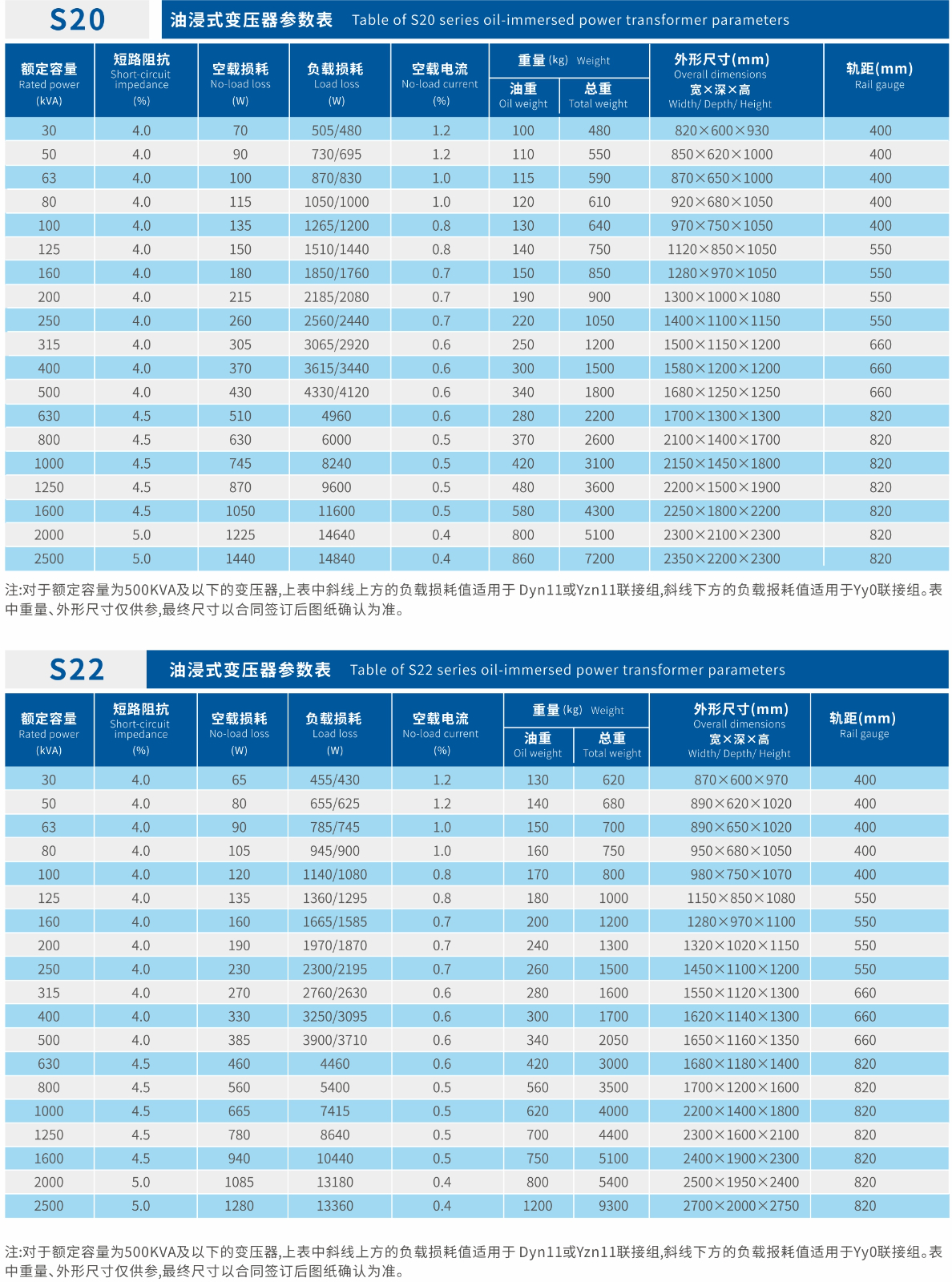

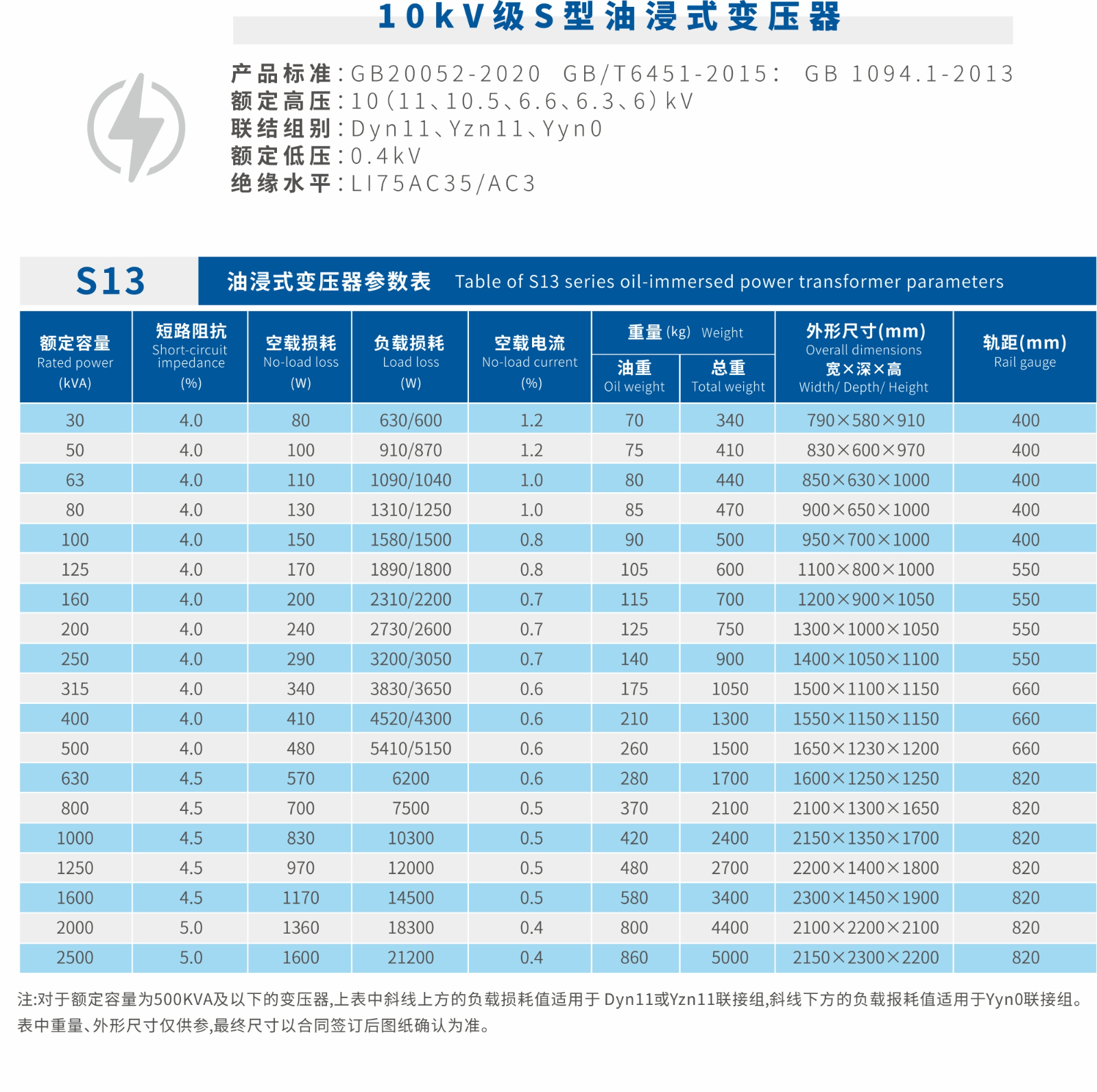

三、产品参数
