一、产品概述

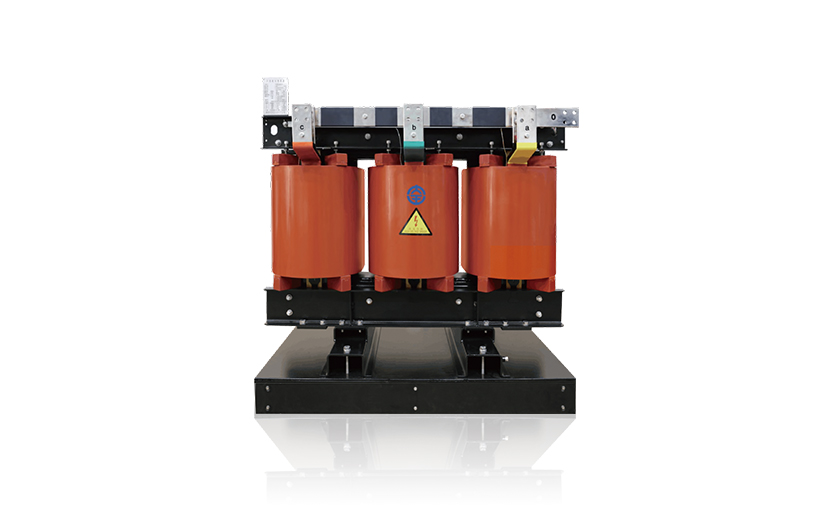

       SCB系列环氧树脂浇注干式电力变压器，适用于三相、50Hz、配电电网系统。用于电网一次侧的输入、二次侧的输出,实现一二次侧电压的转换。本系列的变压器符合 IEC60076、GB/T10228、GB1094、GB20052-2020等国际/国家标准。通过温度综合控制器适时监测变压器的温度状态，并控制超温报警及超温跳闸输出，以保证变压器运行在安全状态，从而延长变压器的工作寿命。

铁芯

选用高导磁优质冷轧晶粒取向硅钢片，乔格线自动堆垛机器人叠装铁心，大幅降低空载损耗、空载电流及噪声;表面涂覆树脂漆、防潮防锈、降低噪声。

高压线圈

线圈采用优质铜导线绕制，带填料环氧树脂在真空状态下浇注，薄绝缘结构,光亮美观。较大容量线圈设计轴向气道,确保散热能力,局放<5pc。

低压线圈

线圈采用优质铜箔，自动箔式绕线机绕制，氩气保护内部焊接，焊接质量高，焊接电阻小,选用DMD作为层间绝缘,采用进炉固化工艺,不浇注。

风机

自然冷却(AN)时可连续输出100%额定容量，在配置风机强迫空气冷却(AF)情况下,可短时150%运行。

温控

通过预埋在低压线圈内的PT100铂电阻进行温度检测并送温控器实现控制功能三相绕组温度的巡回检测和显示，故障自检;最热一相绕组的温度值显示;超温报警、超温跳闸、黑匣子功能;风机自动启停或定时启停。备选功能:模拟电流输出/通讯接口/增加一路铁芯或环境温度检测点/增加一对有源输出触点。

垫块

隔绝铁芯与线圈的机械振动，从而降低噪音。

高压端子

可根据用户使用场景设计优化方案，高压分接片可在断电情况下调节以适应系统电压。同时可选配有载调压开关,在不断电的情况下调节电压。

低压铜排

从变压器本体引出连接可靠的铜排，供客户连接电缆、母线。

结构夹件

固定变压器本体的铁芯及线圈。由钢板制作,激光一次性成型。

二、产品特点

温度监控：每台浇注式配电变压器配备一个温度指示器,在低压绕组中安装三个温度传感器。PT100传感器用于检测绕组的最高温度。温度指示器能够输出报警、跳闸信号来保护变压器。特殊型号的温度指示器(RS485,4~20mA)可根据客户需求提供。同时，通过选配的边界控制器及物联网卡,可接入大全工业云平台,实现变压器的关键点在线测温度、局放智能检测、能耗管理。

防火安全：建能电气变压器通过了C2E2F1试验，变压器本体只使用阻燃与自熄材料，不使用额外的材料。电气故障造成的内部电弧与外部火灾不会导致变压器爆炸或燃烧。扑灭火源后,变压器会自熄。

过载能力：安装冷却风机后，变压器可以过载40%。只要在过载时间内没有超过线圈最高温度，短时过载不会对变压器寿命造成影响。

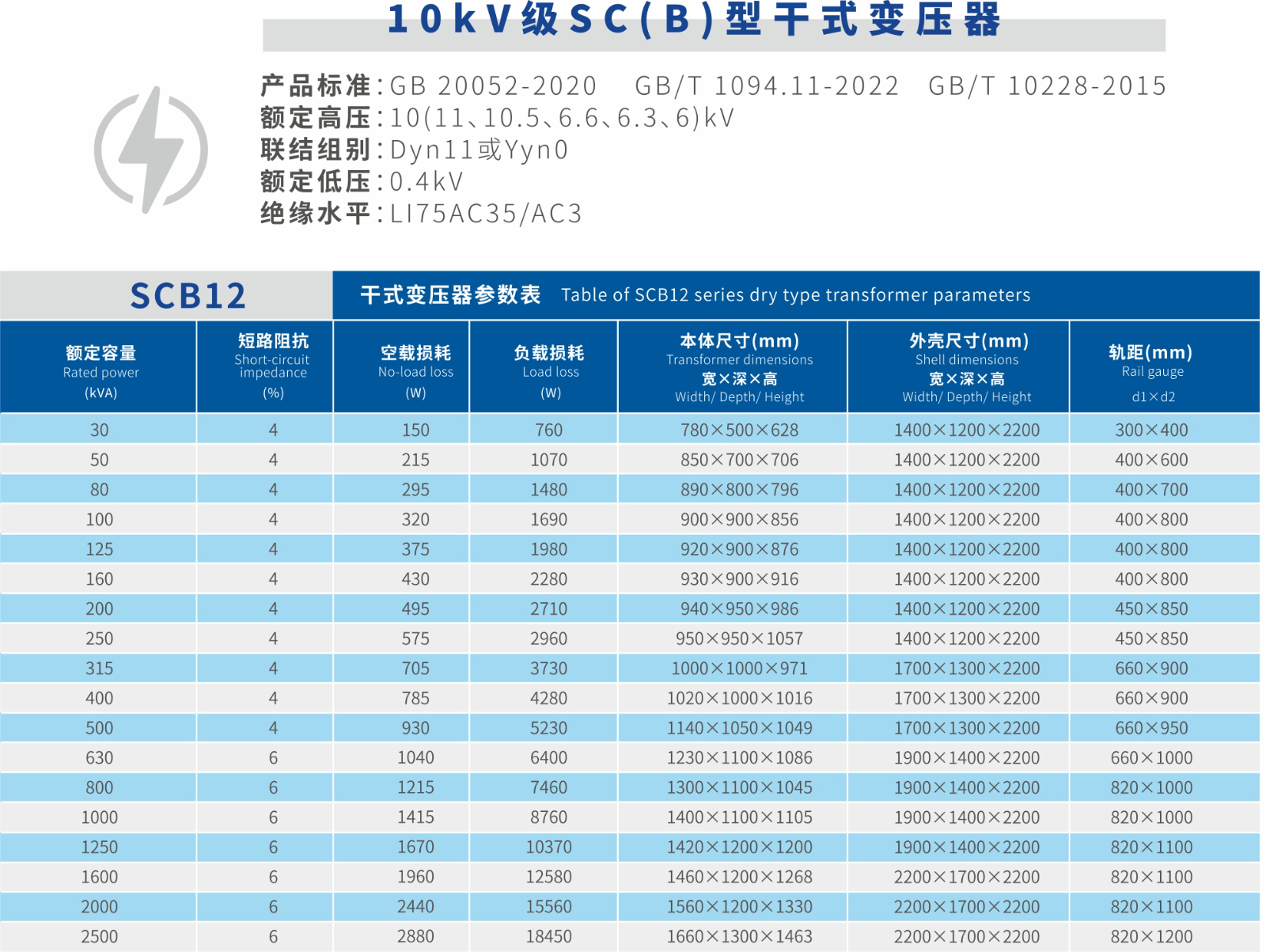

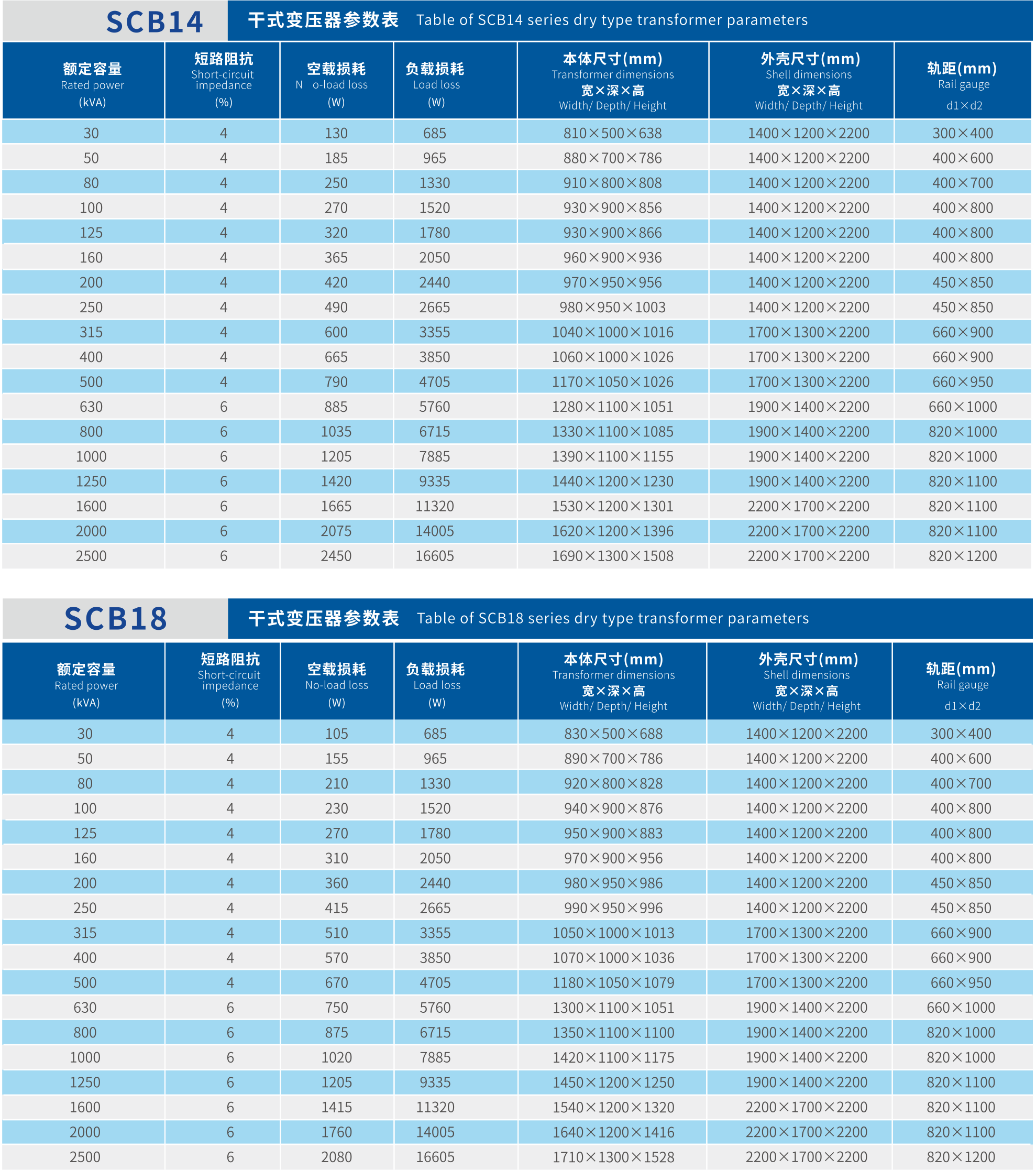

三、产品参数
