1、产品概述
光伏发电作为一种清洁的能源生产方式，在国内外得到迅猛的发展。Z□S-ZG-□/□系列组合式变压器正是为满足日益增长的光伏发电的供电要求，在公司生产35kV 组合式变压器基础上，消化吸收国内外的先进技术结合国内需求自行发的系列产品。该产品是将变压器，负荷开关，高压熔断器安装在变压器的箱体内，利用变压器的绝缘油作为整个产品的绝缘和散热介质，油箱采用全密封结构，具有体积小、重量轻、安装方便等优点。光伏发电用组合式变压器主要分为双绕组和轴向双分裂两种。其中轴向双分裂高压采用轴向分段绕制、低压采用铜箔绕制的方案，低压两个分支可以单独运行，也可以同时运行和并联运行，在光伏发电中得到了广泛应用。
3.使用环境条件
1、海拔高度：≤4000米;
2、环境温度：最高温度+42℃，最低温度-40℃;
3、湿度:日相对湿度平均值不超过95%;月相对湿度平均值不超过90%;
4、风速：户外风速不超过45m/s;
5、防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2;
6、安装地点倾斜度:不大于3°;
7、安装环境:周围空气不受腐蚀性，可燃性气体等明显污染，安装地点无剧烈振动
4.结构特点
定购本产品超出上述条件的规定时，可与本公司协商。

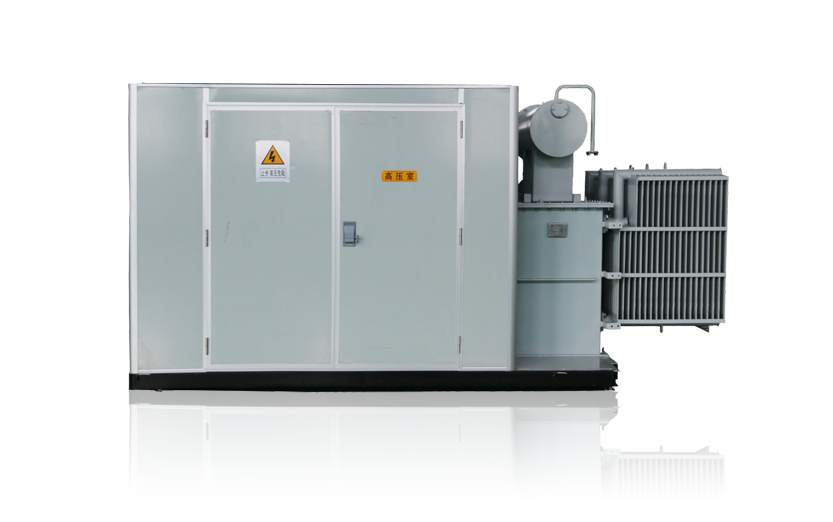

GS-Z.G-1600/35光伏发电用组合式变压器由高压室、变压器本体和低压室三个部分组成，按 “目”字形或 “L”字形布置。高压带电体及高压电缆用单独的隔室分开，并加装电磁锁装置，方便安装及维护;
1、高压负荷开关采用两工位油浸式负荷开关，12kV产品采用插入式熔断器加后备保护熔断器保护。
2、40.5kV产品采用插入式全范围保护熔断器保护，高压组件与变压器身同在一个油箱内。
3、变压器本体采用共箱结构，高低压套管采用侧面出线，方便与高低压电器直接相连，插入式熔断器置于器身的上面，有效的减小了安装空间。散热片安装在变压器本体的两侧，散热效果好，散热片可以是敞开式也可以是封闭式的安装方式。
4、该产品为低压双分裂式变压器，采用轴向双分裂，不仅限制了短路电流，而且节省了基本建设投资。
低压两个分支可以单独运行，也可以同时运行，并且也可以并联运行。
5、无渗漏，每台箱体均经过50kPa/12小时的密封试验保证油箱无渗漏;
6、设备外壳采用严格的涂装工艺进行喷涂，并喷涂防紫外线面漆，户外耐候性能强，能适应高海拔、重盐雾等恶劣地区的防腐要求;
7、变压器散热片直接与外部空气接触，散热效果好。
