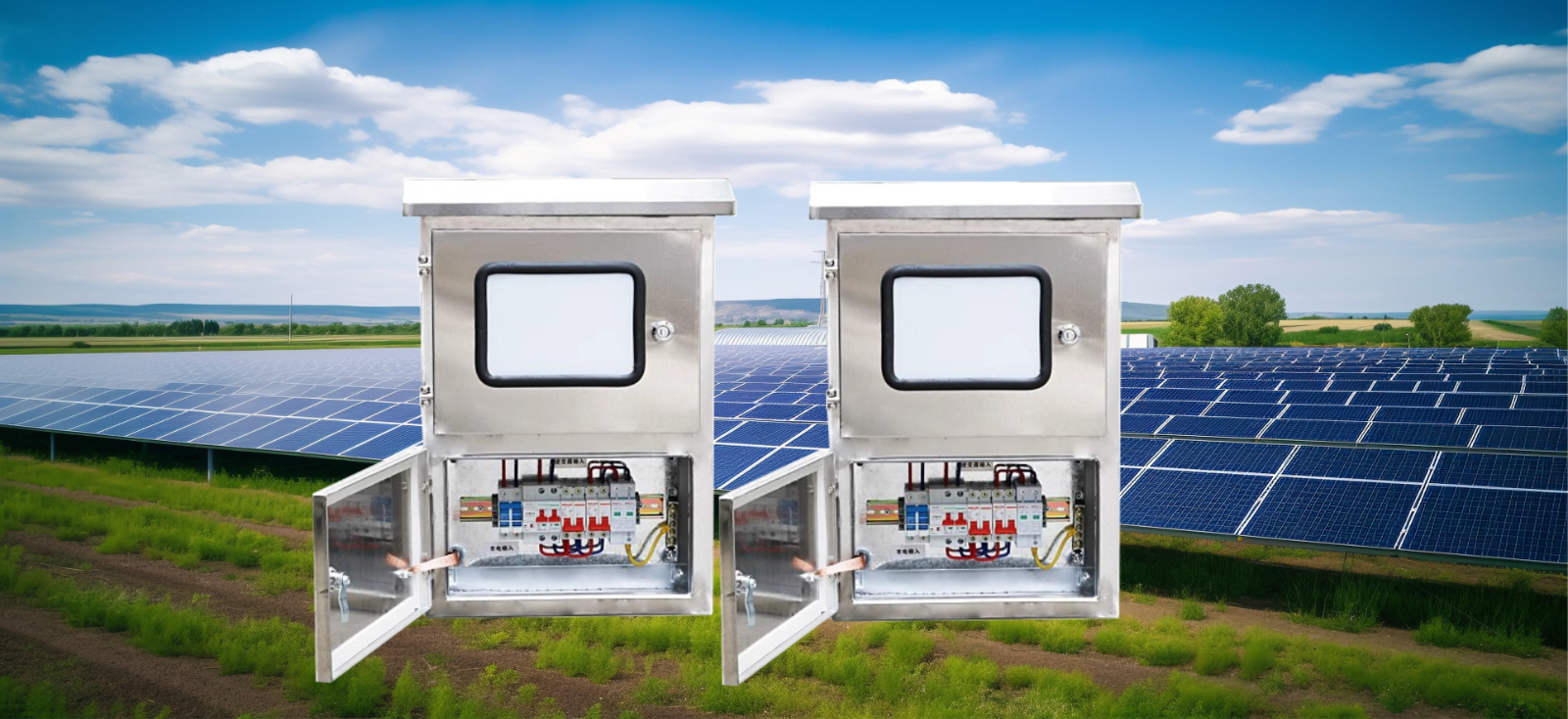

光伏并网箱

光伏并网箱.pdf

一.产品概述

光伏并网箱主要用于分布式光伏电站项目的并网保护，一般接在家用光伏逆变器出线端，对整个线路进行过欠压、过流、短路、漏电保护,同时内置计量电表对光伏并网电能进行计量。

二.结构特点

1、失压跳闸，检有压合闸:内置并网用重合闸开关，能够检测线路电圧进行过欠压保护，在微型断路器基础上增加了失压跳闸，有压合闸，延时合闸的功能，支持户用发电系统的孤岛保护，符合国家电网要求。

过欠压保护:170V-270V(5V)

动作时间:分闸<0.2s，合闸<0.3s

自复位合闸延时:60s

额定电压:230V

额定电流:最大63A

级数:2P/3P/4P2

2、线路保护:箱体可对线路过流、短路、漏电保护及电源防雷保护，同时具备自动重合闸功能，对安装在户外的并网点，尤其是扶贫项目，大大节省了人工维护工作。

3、电能计量:并网箱留下了安装国网表的空间，可根据用户需求安装电表计量并网电能。

三.产品优势

1.产品采用集成化设计理念，提供并网保护功能及预留电表安装位置

2.元器件均采用国内外知名品牌产品，具有相关产品认证，严格按照供电局功能要求配置。使用智能并网断路器，提供电网、电压异常保护，当电网恢复正常后自动恢复供电，提高发电的可靠性。

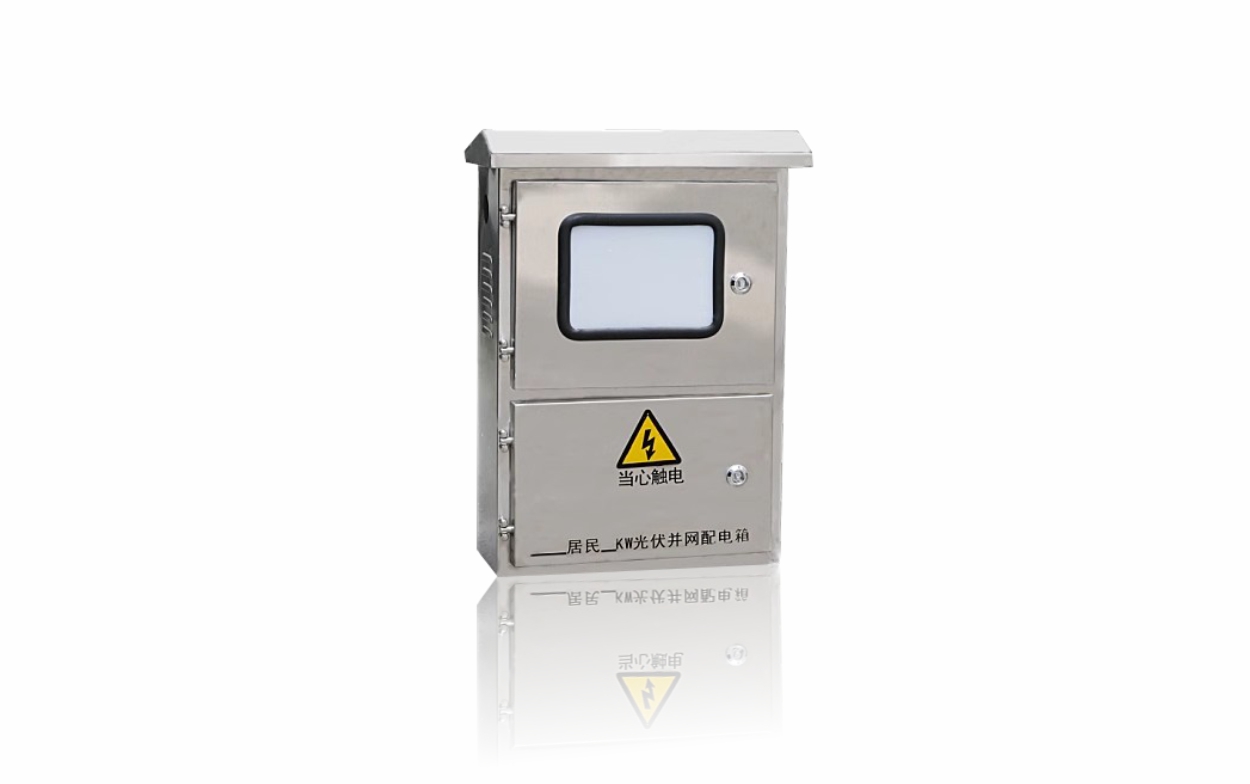

3.布局合理，结构紧凑，造型美观，功能区分清晰，电表位置有透明窗口方便观察。防护等级高，能有效的防尘、防水及防止飞虫等异物进入箱体，造成隐患

4.箱门需要专业钥匙开启，实现专业管理，也能防止窃电行为。

5.严格执行各项出厂检测，提高并网箱使用安全性及可靠性。

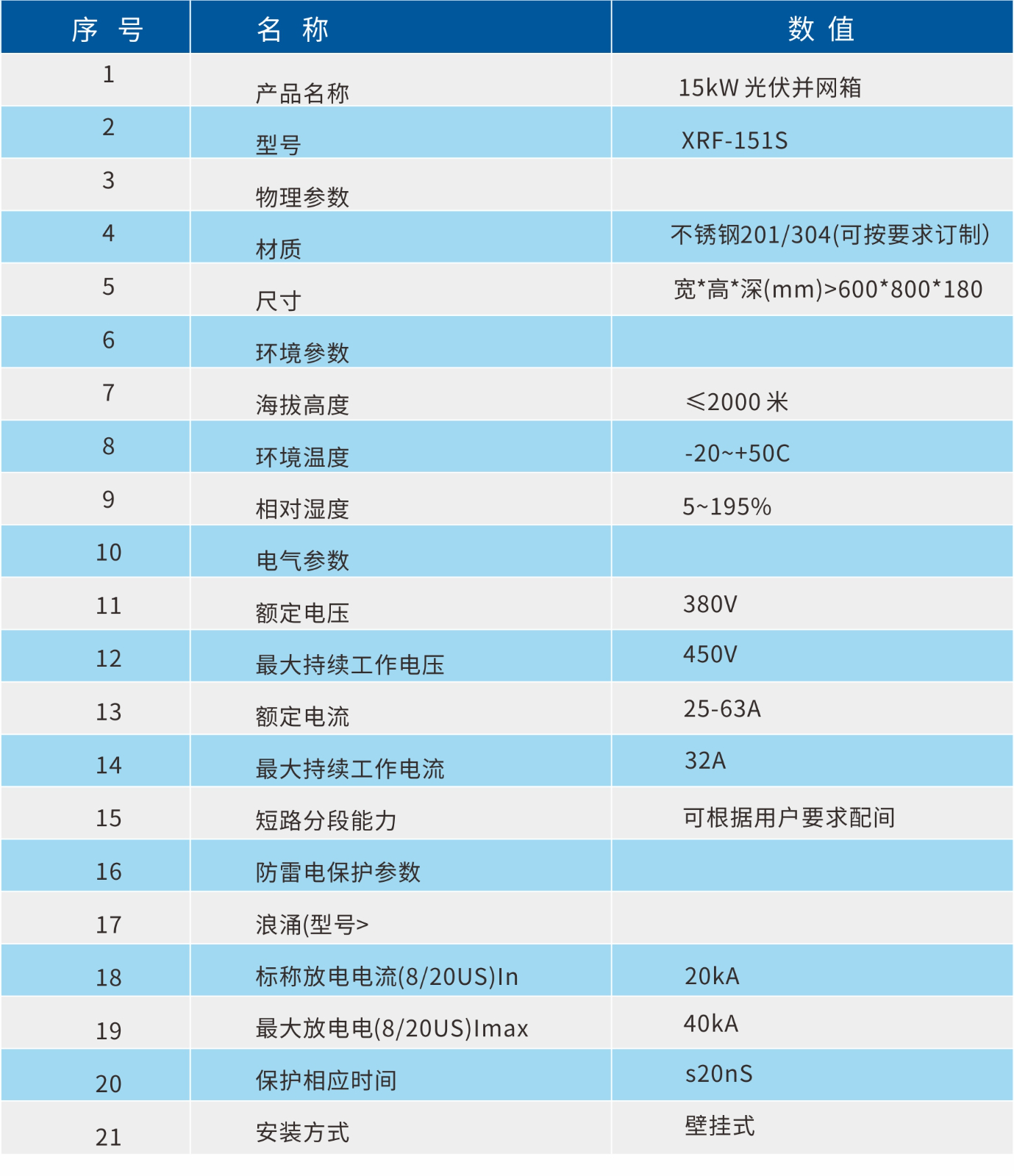

四.主要技术参数特点
