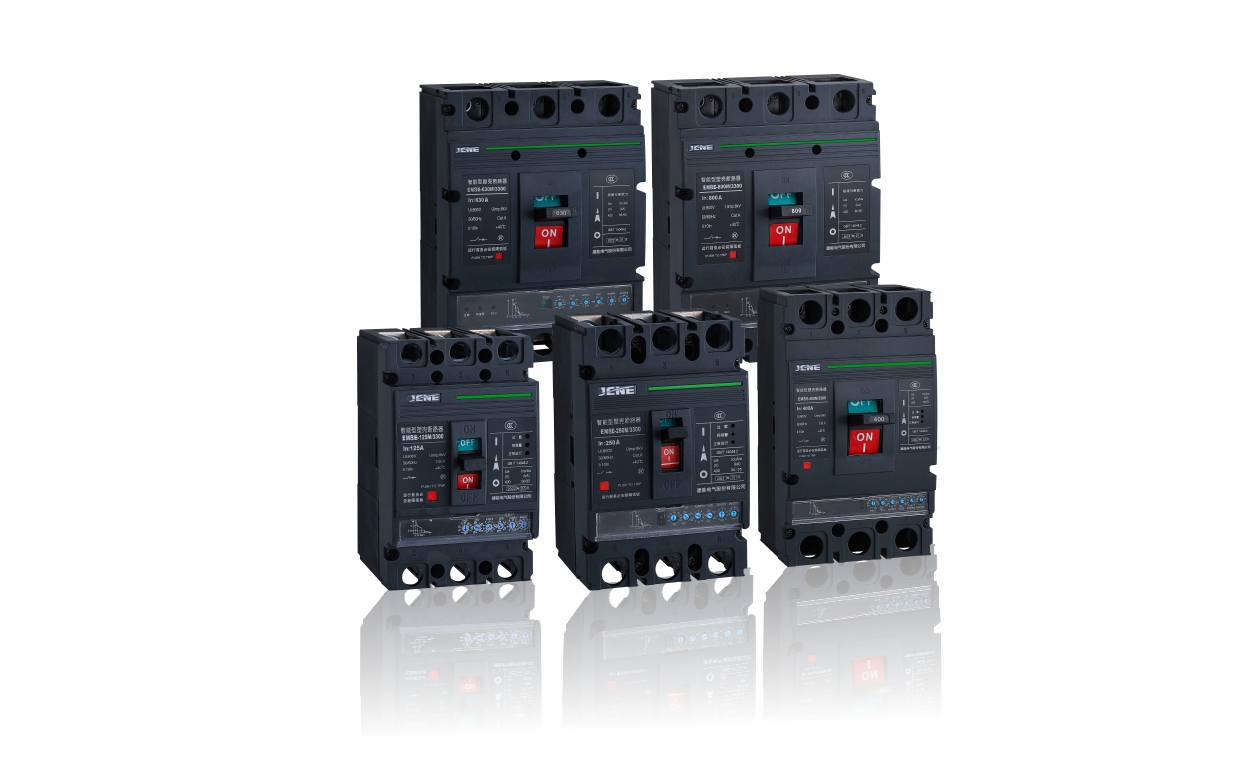

EM8E系列电子式塑料外壳式断路器

EM8E系列电子式塑壳断路器.pdf

一、适用范围

       EM8E系列电子式塑料外壳式断路器(以下简称断路器)，适用于交流50HZ(60Hz)，其额定绝缘电压为800V,额定工作电压400V，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠压保护功能以及剩余电流保护(可选)，缺相保护功能(可选)，能保护线路和电源设备不受损坏，断路器保护特性齐全、精确，能提高供电可靠性，避免不必要的停电，其中"Z、B"型控制带有通讯接口，可进行”四遥”，以满足控制中心和自动化系统的要求。

        断路器按照其额定极限短路分断能力，分为M型(较高分断型)、H型(高分断型)二种。该断路器具有体积小，分断能力高、飞弧短,抗振动等特点。

        断路器可垂直安装(即竖装),亦可水平安装(即横装)。

        断路器具有隔离功能,其相应符号:“

        断路器不可倒进线，即使允许1、3、5接电源线2、4、6接负载线

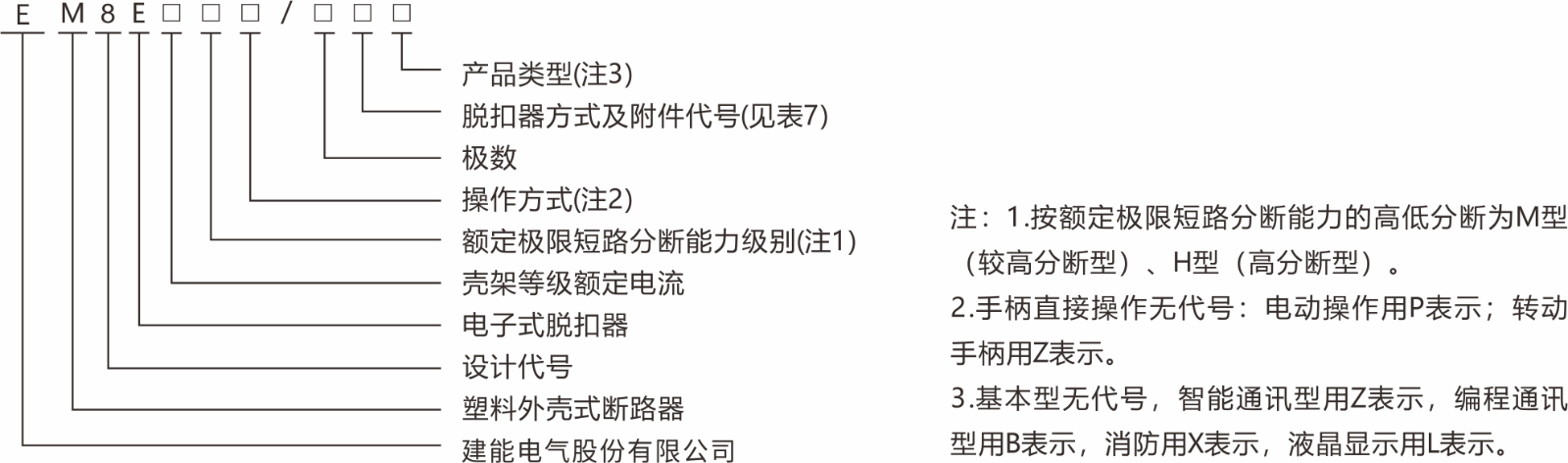

二、型号含义

三、正常工作环境

海拔: <2000m。

环境温度:-5C~+40°C

能耐受潮湿空气的影响。

能耐受盐雾、油雾的影响。

断路器主电路的安装类别为亚，其余辅助电路、控制电路安装类别为Ⅱ。

最高温度为+40时，空气的相对湿度不超过50%，在较低的温度下可以有较高的相对湿度，对由于温度变化偶尔产生的凝露应取特殊措施。

最大倾斜度为22.5°。

在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。

在没有雨雪侵袭的地方。
