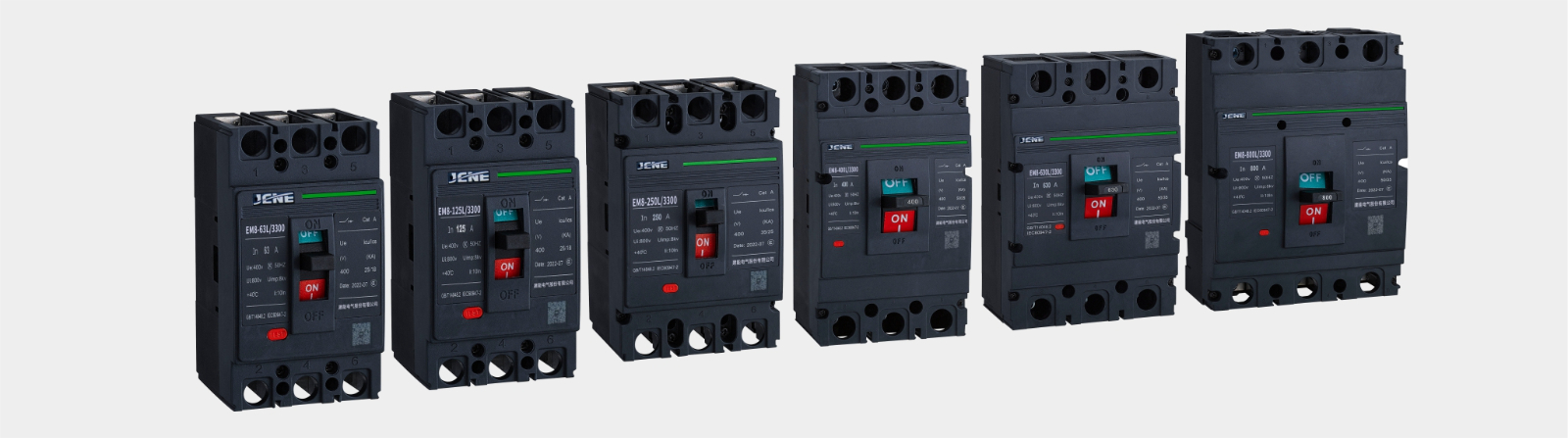

EM8系列塑壳式断路器

EM8系列塑壳式断路器.pdf

一、适用范围

       EM8系列塑料外壳式断路器(以下简称断路器)，是本公司采用国际先进设计制造技术研制开发的新型断路器之一。其额定绝缘电压为690V/1140V，(EM1-63为500V)，适用于交流50Hz,额定工作电690V及以下，(EM1-63为400V)，额定工作电流至1600A的电路中不频繁转换及电动机不频紧启动之用，断路具有过要短路和欠电压保护装置，能保护线路和电源设备不受破坏。

断路器按照其额定极限短路分断能力《lcu) 的高低，分为C型(低分型)L(标准型) M型(较高分断型)H型(高分断型)四类。该断踏器具有体积小分断高飞弧短(部分规格零飞弧) 抗振动等特点，是陆地及船的使用的理想产品。

本断路器可垂直安装《既竖装)，亦可水平安装《既横装》。

本断路器产品执行以下列标准:

IEC60947-1及GB/14048.1总则

IEC60947-2及GB/1408.2低压断路图

lEC60497-4及GB14048.4接触器和电动机启动器

lEC60947-5.1及GB 1408.5机电式控制电路电器

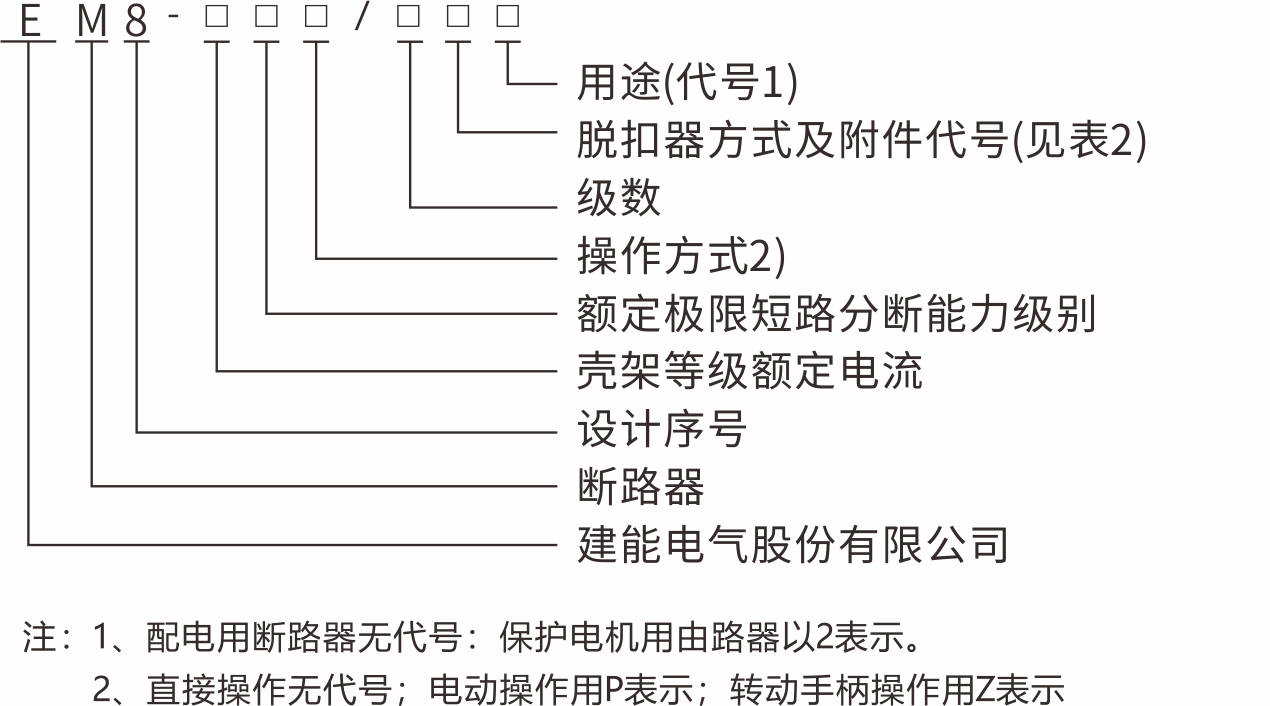

二、型号含义及分类

三、适用各种环境

海拔高度2000m及以下

周围介质温度不高于+40C(对船用产品+45”C)和不低于-5C;

能耐受潮湿空气的影响;

能耐受盐雾、油雾的影响

能耐受霉菌的影响;

最大倾斜度为土22.5

在受到船舶正常振动时能可靠工作;

在受到地震情况下(4g)能可靠工作;

在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的

气体与导电尘埃的地方，

在没有雨雪侵袭的地方

四、分类

按产品极数分为二级(125A,160A,250A)、三极与四极(EM1-800)。四极产品中中性极(N极)的型式分四种:

A型:N极不安装过电流脱扣器，且N极始终接通，不与其他三极一起合分;

B型:N极不安装过电流脱扣器，且N极与其他三极一起合分;

C型: N极安装过电流脱扣器，且N极与其他三极一起合分;

D型:N极安装过电流脱扣器，且N极始终相通，不能与其他三极一起合分

按额定电流(A)分:

EM8-63为(6)、10、16、20、25、32、40、50、63A九级 (6A规格无过载保护) ;

EM8-125为(10)、16、20、25、32、40、50、63、80、100、125A十一级;

EM8-160为125、140、160A三级;

EM8-250为125、140、160、180、200、225、250A七级;

EM8-400为225、250、315、350、400A五级;

EM8-630为400、500、630A三级;

EM8-800为630、700、800A三级;

EM8-1250为800、1000、1250A三级;

EM8-1600为1250、1600A二级。[带()为不推荐规格]

按接线方式分为板前接线、板后接线、插入式三种。

按过电流脱扣器型式分热动-电磁 (复式)型、电磁 (瞬时)型两种

按断路器的分断能力分:标准型 (L型)、较高型 (M型)、高分断型 (H型)。

按操作方式分:手柄直接操作、转动手柄操作、电动操作。

按极数分:二级、三极、四极。
