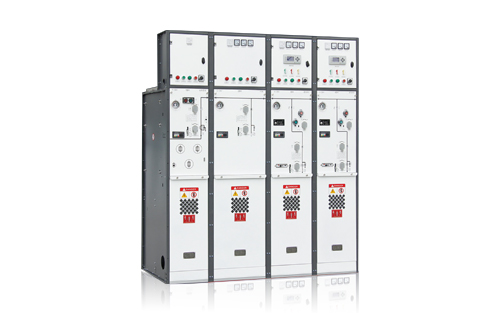

1.产品概述
RCB6-12充气柜就是在户内交流高压气体绝缘金属封闭开关产品！同时RCB6-12充气柜就是新型开关产品！设备拥有合理的设计，紧凑同时能够扩充，普遍的使用在配电自动化！具有灵活的操作。能够适用在多种特殊环境场所，不同客户的需求都能提供很佳的技术方案，充气柜拥有先进的传感技术以及保护继电器 的使用，绝对能够达到任何不同顾客的需求！RCB6-12充气柜广泛的能够用在小型二次变电所，开闭所，箱式变电站，住宅小区，工矿，商场，地铁，机场等等各种场所以及特殊场所！

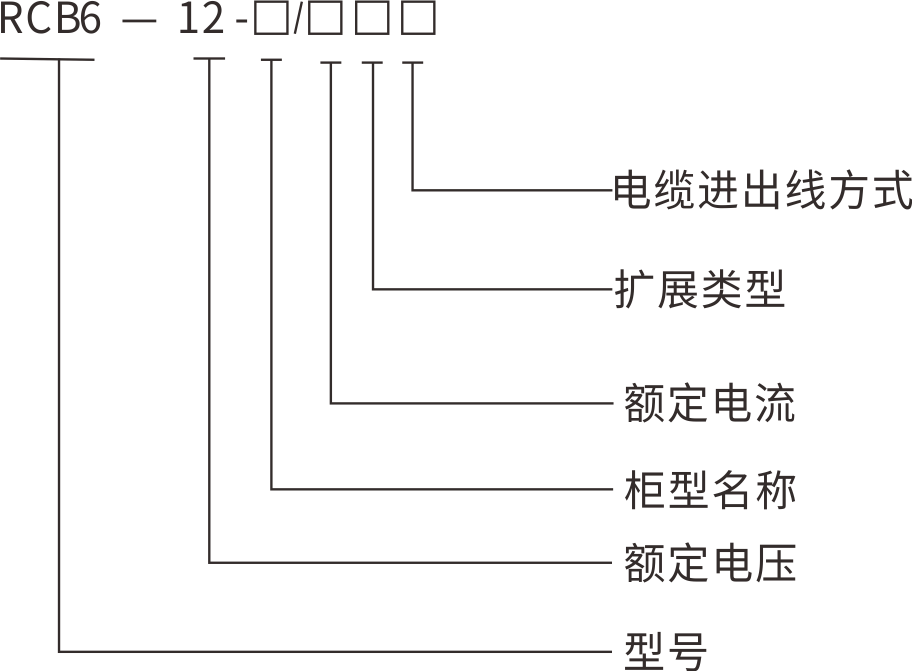

2.型号的意义
3.使用环境条件
1.海拔高度不超过2000m。
2.周围空气温度:上限十40℃
下限-40℃
3.相对湿度:日平均值不大于95%
月平均值不大于 90%
4.周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染。
5.无经常性的剧烈振动。
4.性能指标
Sf6气体压力 20°C下绝对压力 1.4BAR
气体年泄漏率 0.1% 年
防护等级 Ip67
气室不锈钢厚度 3.0mm
母线
开关柜内母线 400mm²Cu
开关柜接地母线 00mm²Cu
颜色
开关柜前面板 RAL7012
侧板和电缆室前盖板 RAL7035
满足标准
GB/T11022 Gb3906 GB1985
Gb16926 Gb38041 Gb38041 Gb3309
IEC60056 Ec60129 IEC60265
IEC60298 IEC60420 IEC60694
4.结构特点
全绝缘全密封(标准化)环网金属开关设备以 Sf气体作为灭弧及绝缘介质。
1.运行可靠
开关柜为全密封，全绝缘结构;母线、开关及带电部件完全封闭在不锈钢壳体中。腔体充以1.4bar的SF。的气体，防护等级达到IP67;整个开关装置完全不受外部环境条件的影响，即使在短时水浸泡等特别情况下也能保证开关正常运行，产品终身免维修。
2.操作安全
开关柜具有完善的五防联锁装置，彻底杜绝人为误操作可能引起的人员伤害及运行故障。所有开关柜具有可靠的安全泄压通道，即使在特别情况下也能保障操作人员的人身安全。
3.方案灵活
开关柜分为固定单元组合和可扩展单元组合两类开关柜，通常由正面进出线，也可按不同的安装位置实现侧出线或侧扩展。柜体尺寸安装方便，并能够适合空间小及环境条件不良的地方。开关柜可根据用户的不同需求配置电动机构操作，远程及监测装置。
4.应用广泛
馈出线容量大、占地小，适合多种应用需求。

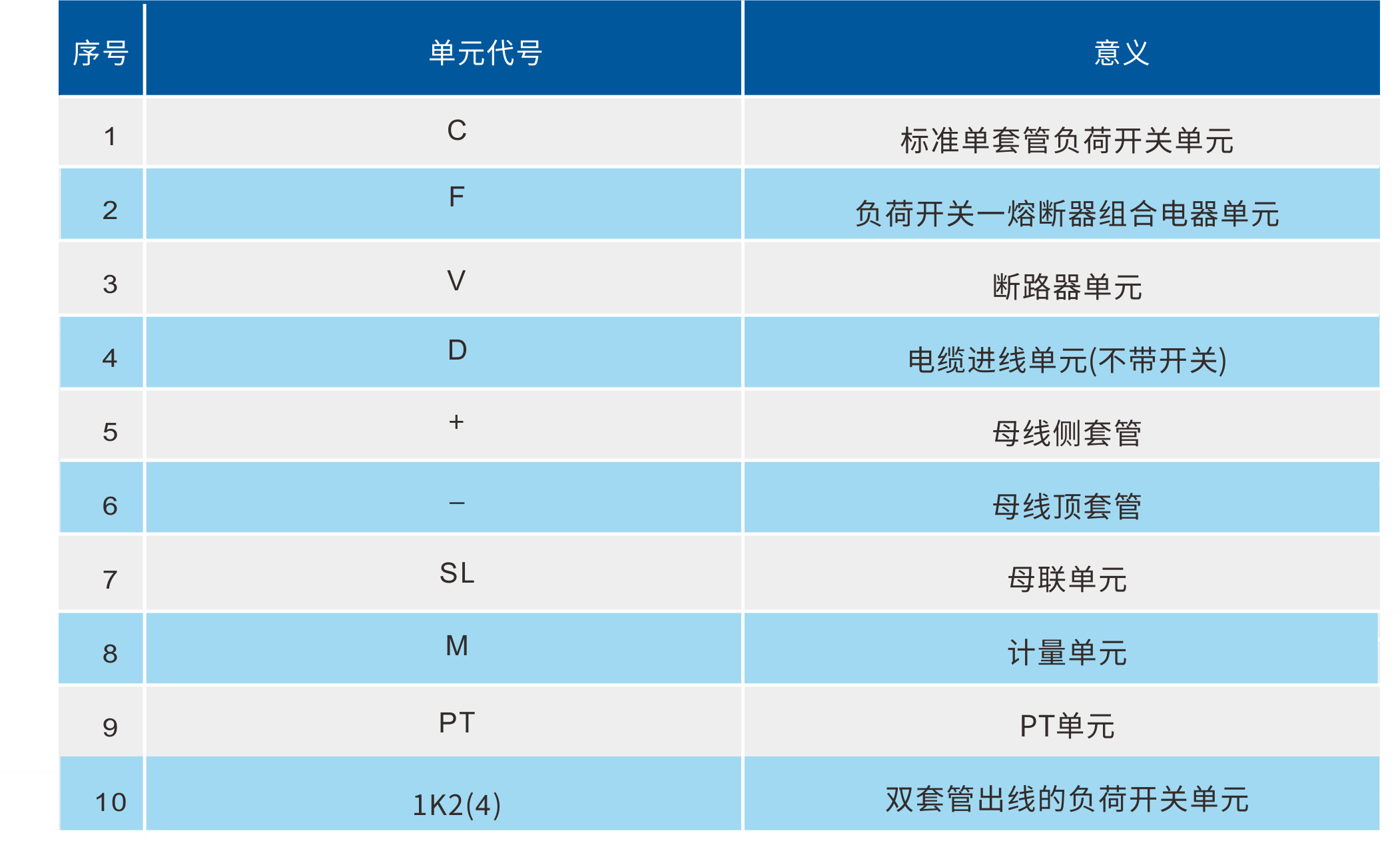

5.单元定义
