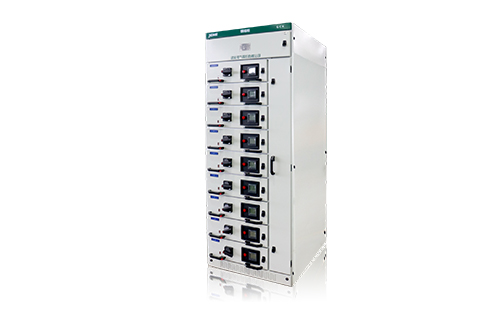

GCK(L)抽屉柜低压配电柜

GCK(L)抽屉柜低压配电柜.pdf

1.产品概述

GCK1 GCL1 GCJ1系列，适用于交流50Hz，额定工作电压380V的低压配电系列中作为受电馈电、母联、照明、电动机控制及功率补偿之用，它包含动力中心( PC )和电动机控制中心(MCC)等功能，并可设计成固定柜和抽柜混合型系统，满足不同的供配电需要。

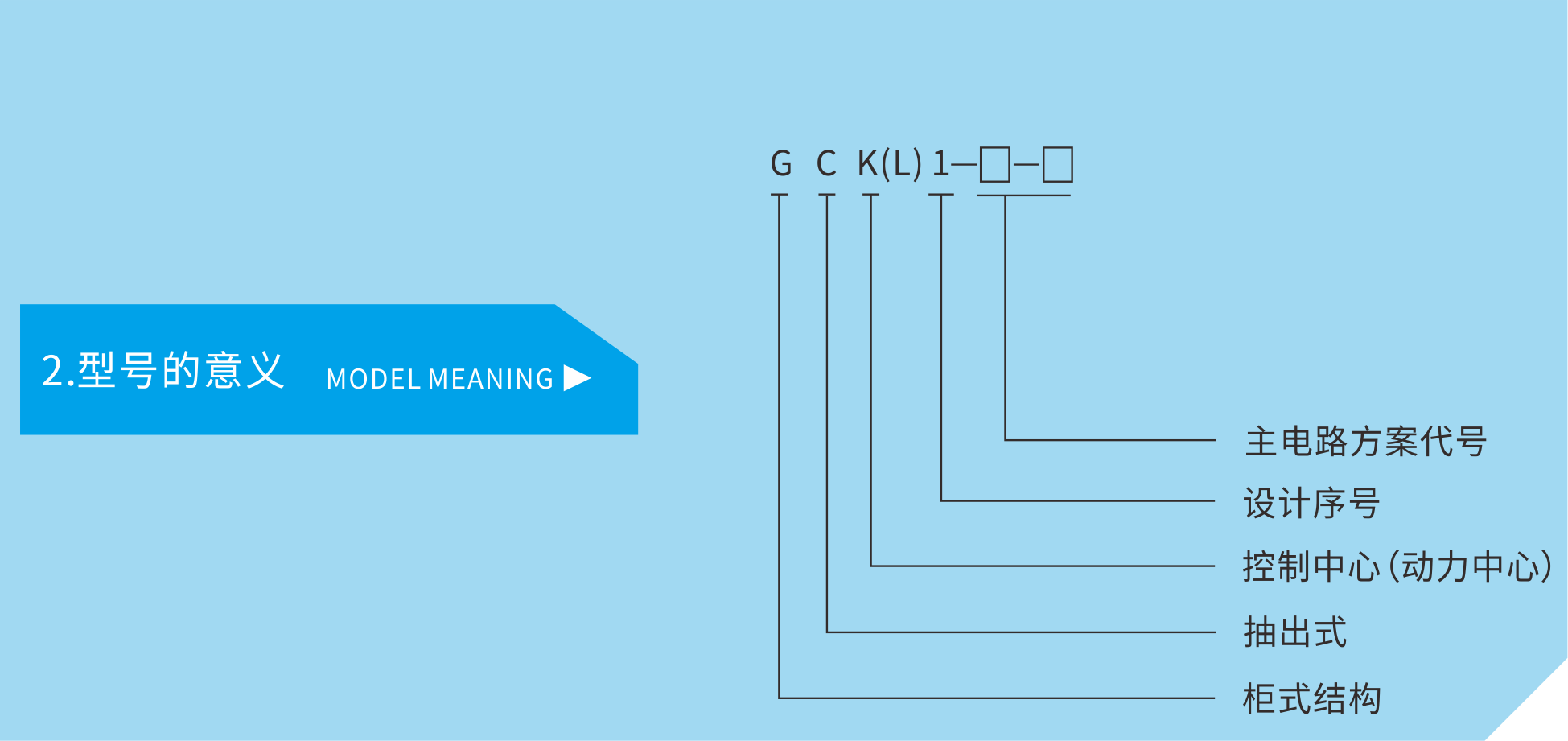

3.使用环境条件

1.海拔高度不超过2000m。

2.没有火灾，爆炸危险，严重粉尘，剧烈震动，雨水侵洗的户内。

3.周围空气温度不高于+40°C，且24小时内平均温度不超+35C，不低于-30°C。

4.空气清洁，且相对湿度在最高温度+40C时不超过50%。在较低温度时允许有较高的相对湿度，如+20C时为90%。

5.若上述使用条件不能满足，因由用户和制造商协商解决。

4.结构特点

本产品符合IEC439国际标准，美国电气制造商协会NEMA标准及ZBK36001-89国家专业标准。在PC方案中，具有3150A以下受电、母联、馈电等功能，在MCC方案中，具有630A以下馈电、照明、电动机、功率补偿等功能，受电主开关具有短路瞬时，短延时及过载保护，客户可以根据系统配合需要，选择保护型，且具有自投，无自投和切换控制供客户选用。水平母线具有单母线分段和不分段两种，采用单母线分段时，母线开关具有自投，无自投和切换控制。电动机控制回路具有短路瞬时，过载、欠压、释压及断相保护、交流接触器可以采用无声运行，具有节能作用，客户可以根据工程的需要选用我厂的标准整流系统或自行设计环行供电整流系统。超过本样本所列电动机控制容量，可用固定式安装。我厂可以根据用户的需要，生产非标产品。本产品为三相五线制，可以满足不同客户需要。根据IEC标准和元件特性，本产品降容系数为0.7~0.8。

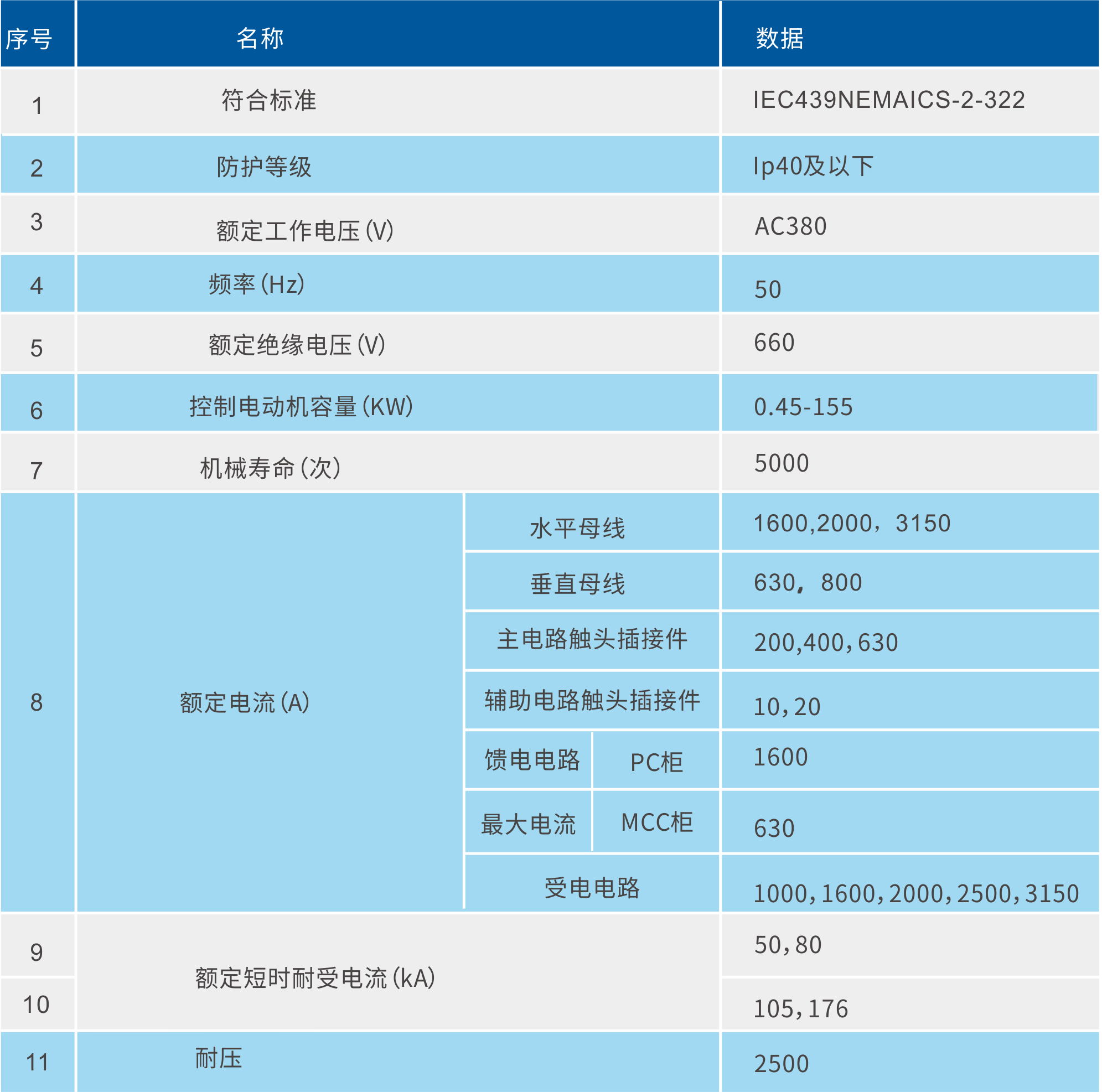

5.主要技术参数特点
